TableauでCurved Line Mapを作る


今回のテーマはCurved Line Mapです。要は地図に曲線を引きます。下記のViz作成を通して解説します。

以下の記事を参考にしました。

DRAW CURVED LINES ON A MAP!

TABLEAU TIP: CURVED FLIGHT PATHS ON A TABLEAU MAP


今回の記事に使用したワークブックは以下からダウンロードできます。

https://public.tableau.com/profile/yoshitaka6076#!/vizhome/CurvedLinesonMap/Sample_CurvedLine

今回の記事に使用したデータセットは以下から入手できます。(昔のViz for Social Goodに使われたデータの様子?)

1.Refugee and Migrant Children

2.countries_codes_and_coordinates.csv (上記データに緯度、経度をJOINでくっつける用データ)

【必要なデータの形】

直線でも曲線でも、TableauでMap上に線を引くには、最低限「起点が何か」「終点が何か」「起点の緯度経度」「終点の緯度経度」の情報が必要です。

今回のデータセットから最低限欲しいのは以下の青帯のカラムです。

(起点と終点はISOコードか国名どちらかでいいです。)


また、ある起点と終点を結ぶ線を引くためには、ある経路に対して2つのレコードが必要になります。

したがって上記のようなテーブルをSelf-UNIONします。

緯度経度のJOINとSelf-UNIONをTableau上で行うと、下記のような構成になります。


結合条件はそれぞれdest.isocode = Alpha-3 code、orig.isocode = Alpha-3 codeです。

JOINの結果、起点と終点の緯度経度が得られるので、それぞれorig.lat, orig.lon, dest.lat, dest.lonとリネームします。

以上でTableauに読み込むためのデータ準備は完了です。

【Data Paddingについて】

今回に限らず、曲線をテーマにしたものでは「Data Padding」という概念がよく出てきます。

詳細は各自お調べしていただくとして、概要だけ説明します。

例として、以下の2値(1か100)をとる計算式を用意します。ここでTable NameはSelf-UNIONの結果作られるカラムです。

1 or 100

IIF([Table Name] = "Destination_Origin",1,100)

この計算式からビンを作成します。


これを用いて、以下を作成してみます。


元の「1 or 100」が2値しかとっていないので、ビンを作成しても出てくるのはこの2つのビンだけです。

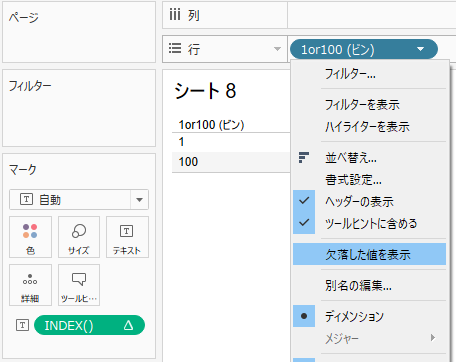

しかし「欠落した値を表示」すると、以下のように1から100まで全てのビンが出てきます。

この「1から100までの間を埋める(Padding)」ことを「Data Padding」と呼びます。

この結果何がうれしいかと言うと、本来存在しなかったデータとデータの間にも表計算が適用され、表計算の値が得られることです。

【計算フィールドの作成】

Data Paddingを念頭におきつつ、まずは必要な計算式をつらつら作成しておきます。

先にお断りをしておきますが、幾何学に詳しくないので、いくつかの計算式の導出は省略します。

Brezier Value (この後ビンサイズ1でビンを作成。[# of bins]は整数型パラメータ(100で設定)。)

IIF([Table Name] = "Destination_Origin",1,[# of bins])

INDEX

INDEX()

t

([INDEX]-1) / [# of bins]

Newlat1 Radians

RADIANS(WINDOW_MIN(MIN([orig.lat]),FIRST(),FIRST()))

Newlat2 Radians

RADIANS(WINDOW_MIN(MIN([dest.lat]),LAST(),LAST()))

Newlon1 Radians

RADIANS(WINDOW_MIN(MIN([orig.lon]),FIRST(),FIRST()))

Newlon2 Radians

RADIANS(WINDOW_MIN(MIN([dest.lon]),LAST(),LAST()))

ここで注釈を入れます。

・上記の表計算はすべてBreizier Value (bin)に沿って計算。

・Newlat、Newlonは単に起点と終点の緯度経度を、表計算形式で参照しているだけです。仰々しいですが大したことはしていません。

続いて上記から、起点と終点の「球表面に沿った2点間の距離」を計算します。

詳しくは下記Wikipediaを参照してください。

https://ja.wikipedia.org/wiki/%E5%A4%A7%E5%86%86%E8%B7%9D%E9%9B%A2

Distance

2*ASIN( SQRT( POWER((SIN(([Newlat1 Radians]-[Newlat2 Radians])/2)),2) + COS([Newlat1 Radians])

* COS([Newlat2 Radians])

* POWER((SIN(([Newlon1 Radians]-[Newlon2 Radians])/2)),2) ) )

このあたりから正直さっぱりなんですが、以下の式が必要なようです。

大学時代を思い出す、幾何学と線形代数ゴリゴリ感がしますね。

A

SIN((1-[t])*[Distance]) / SIN([Distance])

B

SIN([t]*[Distance])/SIN([Distance])

x

[A]*COS([Newlat1 Radians])*COS([Newlon1 Radians]) + [B]*COS([Newlat2 Radians])*COS([Newlon2 Radians])

y

[A]*COS([Newlat1 Radians])*SIN([Newlon1 Radians]) + [B]*COS([Newlat2 Radians])*SIN([Newlon2 Radians])

z

[A]*SIN([Newlat1 Radians]) + [B]*SIN([Newlat2 Radians])

最後に、これら計算フィールドを使用して、「2点間を結ぶ球面上の線の緯度経度」を度数法(Degree [°])で記述します。

Newlat

DEGREES(ATAN2([z],SQRT(POWER([x],2)+POWER([y],2))))

Newlon

DEGREES(ATAN2([y],[x]))

これで計算式は準備完了です。

【Curved Line Mapを作る】

やっと本題です。以下のように配置すれば、基本のCurved Line Mapが作成されます。

このとき、Brezier Value (Bin)に欠損値を表示させることを忘れないようにしてください。

ここで、PATHはそれぞれの曲線を一意に定義するための計算フィールドです。今回の場合は以下のように作成しました。

PATH

[orig.name] +"-"+ [dest.name]


あとは良い感じに曲線のサイズ、色を決めてあげれば、下記のようなVizが作成できます。

比較のために直線バージョンの画像も載せます。曲線の方が今回のデータの場合は見やすいですね。


【おまけ1】

Data Paddingはちょっとイメージがつきにくいかもしれないので、下記のVizをワークブックにご用意しました。

・# of binsの大きさによって曲線がどのくらい粗くなるか

・Data Paddingと表計算によって、どのように曲線が作られているか

を触りながら確認するためのVizです。どうぞ遊んでみてください。

https://public.tableau.com/profile/yoshitaka6076#!/vizhome/CurvedLinesonMap/MapCurveSimulator


【おまけ2】

必ずしも直線が悪いということもないです。下記のVizは直線でも素敵ですよね。使い分けが大事かなと思います。


Reference: https://www.youtube.com/watch?v=ckQNNhCfUW4

Curved Line Mapいかがでしたか。

ご質問等はTwitter、Linkedinへよろしくお願いします。ただし幾何学の質問はだめです。
